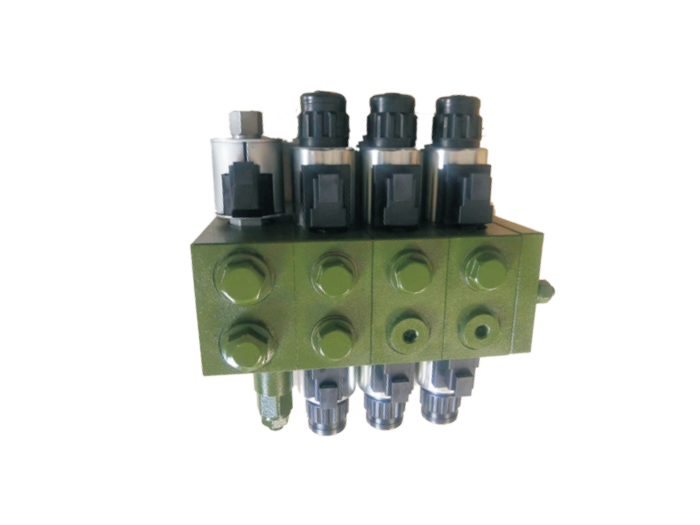

Elektromagnetisk flerveisventil installasjon detaljer kontroll

Installasjonskvaliteten til elektromagnetiske flerveisventiler påvirker direkte stabiliteten, responshastigheten og levetiden til hydrauliske systemer. Følgende er nøkkeldetaljer som krever streng kontroll under installasjonen, som dekker foreløpig forberedelse, installasjonstrinn, igangkjøringspunkter og feilsøking av vanlige problemer:

I. Forberedelser før installasjon

**Bekreft ventilparametere**

Bekreft at ventilmodellen, nominell diameter, arbeidstrykk (merktrykk/topptrykk) og strømningshastighet samsvarer med systemet.

Kontroller at magnetventilens spenning (AC/DC) og strømmen stemmer overens med kontrollsystemet for å unngå å brenne ut spolen.

Bekreft at ventilens funksjoner (nøytral posisjonsfunksjon, antall spoler) oppfyller designkravene (f.eks. O-type, Y-type, P-type, etc.).

**Rengjør rør og olje**

Bruk høytrykksgass eller spesialisert spyleutstyr for å fjerne sveiseslagg, jernspon og andre urenheter fra rørene (en renhetsnivå på NAS 1638 klasse 7 eller høyere anbefales).

Ny olje må filtreres (5~10μm filterelement) for å forhindre at partikler tetter til ventilkjernen.

**Inspiser forseglinger**

Kontroller at O-ringen og pakningsmaterialene (f.eks. NBR, FKM) er kompatible med hydraulikkoljen (mineralolje/vannglykol, etc.).

Påfør en liten mengde hydraulikkolje på tetningene før installasjon for å unngå riving.

II. Nøkkeldetaljer under installasjonen

Ventilhusfeste og tilkobling

Monteringsflateplanhet: Ruheten til monteringsoverflaten til ventilblokken eller bunnplaten må være ≤Ra 0,8μm, og flatheten ≤0,01mm/100mm for å unngå lekkasje eller ventilhusdeformasjon.

Boltstrammingssekvens: Stram til i trinn langs diagonalen (f.eks. øke dreiemomentet i 2-3 trinn), med henvisning til momentverdiene gitt av produsenten (overstramming vil forårsake deformasjon av ventilhuset).

Oljeportjustering: Sørg for at innløpet og utløpet er på linje med rørledningen; Ikke trekk i rørledningsforbindelsen med makt.

Magnetventil ledninger

Bruk skjermede kabler for å redusere interferens; sørg for at terminalene er sikkert krympet.

Spolespenningsfluktuasjonsområdet bør kontrolleres innenfor ±10 % (f.eks. 21,6~26,4V for et 24V DC-system).

Hvis ventilenheten har pilotkontroll, må pilotoljekretstrykket kontrolleres separat (vanligvis 0,3~0,5MPa).

Behandling av oljeavløpsport

En separat oljeavløpsport (hvis aktuelt) må returnere direkte til oljetanken, og rørledningen må være fri for mottrykk; ellers kan det hende at ventilkjernen ikke blir tilbakestilt.

Oljedreneringsrøret bør ideelt sett være lavere enn ventilhusets installasjonsposisjon for å unngå hevert.

III. Feilsøking og verifisering

Test uten belastning

Start først motoren kort og se om oljepumpens rotasjon er riktig for å eliminere luftinntak i systemet.

Trykk manuelt på ventilkjernen (hvis en mekanisk nødanordning er tilgjengelig) for å kontrollere om aktuatoren fungerer jevnt.

Oppstartstest

Slå på hver krets sekvensielt og lytt etter en skarp lyd når magnetventilen skifter (en matt lyd indikerer jamming).

Mål spolens temperaturøkning; en temperaturøkning ≤40℃ etter 1 times kontinuerlig drift er normalt.

Lasttest

Øk systemtrykket gradvis til nominell verdi og sjekk for lekkasjer ved alle ventilhusgrensesnitt.

Bekreft koblingsresponstiden (vanligvis ≤0,1s) og repeterbarheten.

IV. Vanlige problemer og løsninger

Problem | Mulig årsak | Løsning

Ventilspolen bytter ikke retning | Utbrent magnetspole/ utilstrekkelig spenning | Bytt spole, sjekk strømforsyningens stabilitet

Stor intern lekkasje | Slitasje/forurensning og blokkering av ventilspoler | Demonter, rengjør eller bytt ut ventilspolen

Systemvibrasjoner og støy | Rørledningsresonans/hydraulisk sjokk | Legg til akkumulator eller juster dempeåpning

Koblingsforsinkelse | Oljeviskositet for høy/ utilstrekkelig pilottrykk | Bytt ut med passende olje eller juster pilottrykket

V. Vedlikeholdsanbefalinger

Regelmessig inspeksjon: Kontroller ventilhusets boltsmoment og tetningstilstand hver 500. time.

Kontamineringskontroll: Bytt filterelement hver 2000. time; opprettholde oljerenheten på ISO 4406 18/16/13 nivå.

Reservedelslager: Prioriter lagring av solenoidspoler og tetninger for å minimere nedetiden.

Tips: For komplekse flerveisventiler (som proporsjonalventiler, lastfølsomme ventiler) anbefales det å bruke produsentens igangkjøringsprogramvare for parameterkalibrering. Hvis systemet feiler ofte, er det nødvendig å sjekke om ventilytelsen er redusert på grunn av for høy oljetemperatur (>65 ℃) eller oljeoksidasjon.
